金川集团选矿厂

作者：金年会|金字招牌-信誉至上

项目类型：球磨机在线监测系统

项目现场需求：

大型旋转装置状态监测和故障诊断系统针对φ5500χ8500溢流球磨机进行实时状态检测和分析诊断，通过有规律采集振动等数据，对设备运行趋势进行管理，掌握设备振动的运行规律，发现并处理设备早期故障，尽可能降低机械设备造成的重大损失。

项目方案组成：

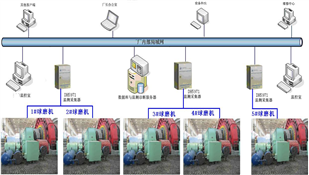

纳入监测范围的球磨机共有5台，根据球磨机结构特点及现场情况，振动测点布置如下图所示。其中，测点1和测点2主要用来监测电机轴承和电机的工作状态，测点3和测点4用来监测滚动轴承和齿轮的工作状态。每个测点均监测两个方向的振动，即水平和竖直方向，其中测点1增加一个转速测量，因此，一台球磨机所测的总的振动量为8个，转速1个。

项目完成情况：

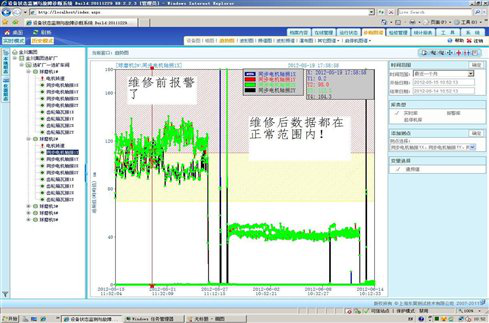

系统于2012年4月份正式使用，成功预警了2#球磨机运行不稳定，并通过系统的波形频谱分析后及时停机检修，实现预警，维修后效果很好，也在集团内部网络上发表这一成果。目前正在进行全厂推广应用。
