DH5501高性价比故障诊断（PHM）系统
1、用途
准确预测旋转机械设备恒转速状态下的润滑不良、轴承损伤、轴承损坏、轴承跑套、地脚松动、螺丝松动、轴不对中、轴头弯曲、转子不平衡、动静碰磨、气隙偏心等常见故障。

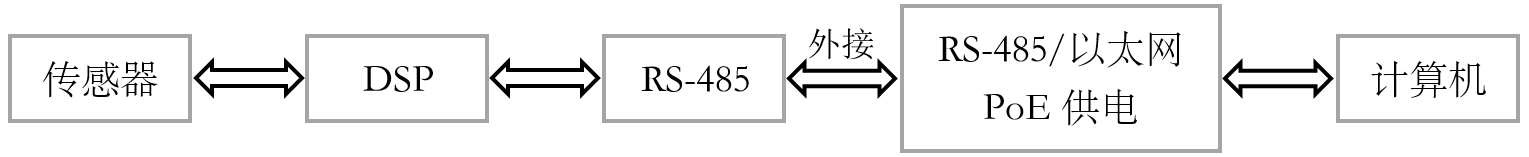

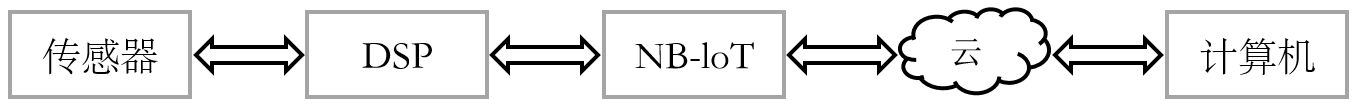

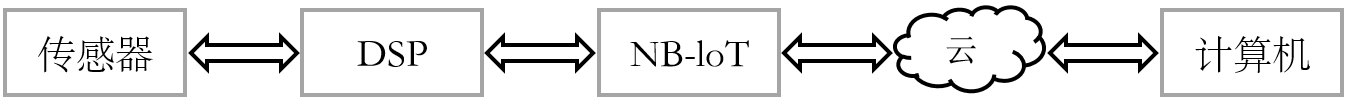

2、系统框图
DH5501Z：
DH5501N：
DH5501R：
3、通迅方式
3.1 ZigBee：DH5501Z；
3.1.1 配套DH5609-2A 网关使用，PoE供电，***节点数16；
3.1.2 传输距离：空旷视距200米；
3.2 NB-loT：DH5501N；
3.2.1 数据上传云平台；
3.2.2 传输距离：不限；
3.3 RS-485：DH5501R；
3.3.1 配套DH5609-5版本，PoE供电，***节点数4/8（可通过交换机无限扩展）；
3.3.2 传输距离：大于500米。
4 、性能指标
4.1 X、Y、Z三向振动加速度、包络、温度测量；
4.2 振动的频率响应（±1dB）：1Hz～3kHz（三向）；
4.3 ***采样速率：25.6kHz（扫描）；
4.4 ***量程：500（m/s^2）；
4.5 DSP处理数据块深度：1024、2048可选；
4.6 边缘计算功能
4.6.1 时域分析：重采样；
4.6.2 幅值域分析：峭度值、均方根值；
4.6.3 基于FFT的频域分析：幅值前十的频率和幅值大小；
4.6.4 包络分析：峰峰值提取。
4.7 包络频率范围：500Hz～6400Hz可设；
4.8 温度测量范围：-40℃～80℃；
4.9 工作温度范围：-40℃～80℃；
4.10 供电
4.10.1 DH5501Z
1）工作电流：200mA（峰值）；
2）待机电流：小于30uA；
3）电池：可更换锂亚电池，容量7000mA，续航时间3年（每小时发送一次特征值）。
4.10.2 DH5501N
1）工作电流：150mA（峰值）；
2）待机电流：小于15uA；
3）电池：可更换锂亚电池，容量7000mAH，续航时间3年（每小时发送一次特征值）。
4.10.3 DH5501R
1）工作电流：200mA（峰值）；
2）待机电流：小于100uA；
3）DH5609-5 RS-485网关9V供电。
4.11 内置传感器原位自检功能；
4.12 配备唤醒和睡眠检测功能；
4.13 重量：
4.13.1 DH5501Z：约270g；
4.13.2 DH5501N：约270g；
4.13.3 DH5501R：约30g；
4.14 安装方式
4.14.1 DH5501Z：2-φ4.2通孔；
4.14.2 DH5501N：2-φ4.2通孔；
4.14.3 DH5501R：2-φ3.2通孔或胶粘；
4.15 外形尺寸
4.15.1 DH5501Z：长70mm、宽52mm、高31mm；
4.15.2 DH5501N：长70mm、宽52mm、高31mm；
4.15.3 DH5501R：长28 mm、宽28mm、高12mm；
4.16 防护等级：IP67。
