DH5502高性能故障诊断（PHM）系统
1、用途
准确预测旋转机械设备变转速状态下的润滑不良、轴承损伤、轴承损坏、轴承跑套、地脚松动、轴不对中、轴头弯曲、转子不平衡、动静碰磨、气隙偏心、临界跟随、油膜涡动、油膜振荡等常见故障。

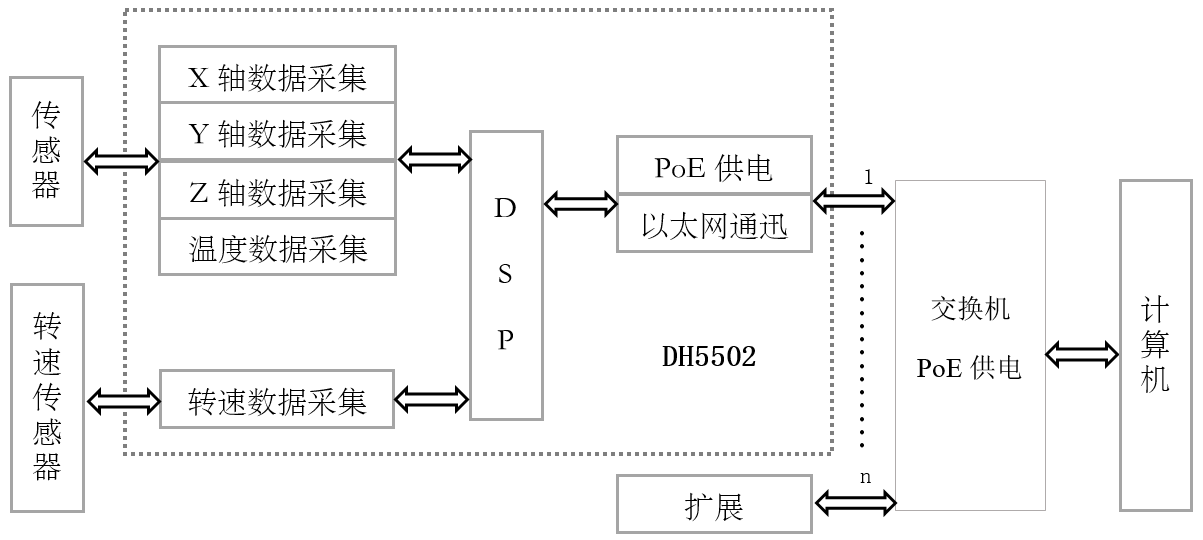

2、系统框图
3、性能
3.1 配接1C330ET X、Y、Z三向振动加速度（压电式）+温度测量传感器，实现3向振动加速度、一通道温度及一通道转速同步测量；
3.2 振动的频率响应（±1dB）：
3.2.1 X、Y轴：5Hz～8kHz；
3.2.2 Z轴：5Hz～12kHz；
3.3 谐振频率：
3.3.1 X、Y轴≥25 kHz；
3.3.2 Z轴≥40 kHz；
3.4 ***量程：500（m/s^2）；
3.5 A/D转换器：每通道独立的24位A/D转换器；
3.6 振动***采样速率：128kHz/每通道（同步）；
3.7 温度采样速率：10Hz；
3.8 DSP处理数据块深度： 1024～1048576可设；
3.9 边缘计算功能
3.9.1 时域分析：重采样；
3.9.2 幅值域分析：峭度值、均方根值；
3.9.3 基于FFT的频域分析：幅值前十的频率和幅值大小；
3.9.4 阶次分析：转频的0.5、1、1.5、2、3、4、5倍频的幅值；
3.9.5 启停机分析：临界转速的幅值；
3.9.6 包络分析：峰峰值提取；
3.9.7 整周期采样点数：32、64、128、256；
3.10 包络频率范围：500Hz～10000Hz可设；
3.11 温度测量范围：-40℃～120℃；
3.12 转速测量范围（转速传感器）：30～30000RPM（单独转速测量）；30～15000RPM（绑定振动测点）；
3.13 传感器工作温度范围：-40℃～120℃；
3.14 数采工作温度范围：-20℃～60℃；
3.15 通讯供电方式：以太网及PoE供电；
3.16 工作电流：200mA；
3.17 内置传感器原位自检功能；
3.18 重量：
3.18.1 传感器：约30g；
3.18.2 仪器：约400g；
3.19 安装方式：
3.19.1 传感器：2-φ3.2通孔或胶粘；
3.19.2 仪器：挂耳安装；
3.20 外形尺寸：
3.20.1 传感器：长26 mm、宽26mm、高12mm；
3.20.2 仪器：长144 mm、宽96mm、高32.2mm；
3.21 防护等级：
3.21.1 传感器：IP67；
3.21.2 仪器：IP67。
