DH5506A 高性能故障诊断(PHM)系统
1 用途
准确预测旋转机械设备恒转速状态下的润滑不良、疲劳点蚀、轴承跑套、咬粘胶合、结构损伤（保持架脱落、滚动体破碎、轴承座裂纹等）、转子不平衡、不对中、轴头弯曲、轴承塑性变形（低速重载）等常见故障。

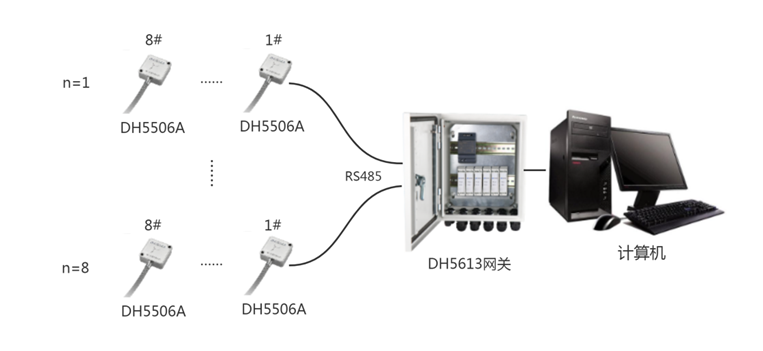

2 系统框图
3 通迅方式
3.1 RS-485 通讯；
3.1.1 配套DH5613 网关，直流供电，每台支持4/8/16个端口（每个端口可接8只DH5506A），可通过交换机无限扩展；
3.1.2 传输距离（Max）：200 米(每路串联数量越多，距离越短)。
4 性能指标
4.1 X、Y、Z 三向振动加速度、包络、温度测量；
4.2 振动的频率响应 (＋0.5dB～－3dB)： DC～5kHz (三向)；
4.3 ***采样速率：26.7kHz (连续采样)；
4.4 量程：160 (m.s-2)；
4.5 DSP性能：
4.5.1 DSP可不丢点的对采样数据进行实时运算和故障判断；
4.5.2 DSP数据处理深度：1024、2048、4096 可选；
4.6 边缘计算功能：
4.6.1 时域分析：重采样（可任意设置重采样频率）、相关分析；
4.6.2 幅值域分析：峭度值、均方根值；
4.6.3 ;基于 FFT 的频域分析：幅值前十的频率和幅值大小、倒谱分析、自功率谱分析、互功率谱分析；
4.6.4 包络分析：峰峰值提取、包络谱。可根据要求设置滤波器档位，用于轴承和齿轮啮合故障特征的识别；
4.7 包络分析频率范围：500Hz～6400Hz 可设；
4.8 温度测量范围：-40℃～80℃；
4.9 工作温度范围：-40℃～80℃；
4.10 供电
1) 工作电流：200mA (峰值)；
2) 待机电流：小于 100uA；
3) 网关12V 供电。
4.11 内置传感器原位自检功能；
4.12 配备唤醒和睡眠检测功能；
4.13 重量：约 30g；
4.14 安装方式：2- φ3.2 通孔或胶粘；
4.15 外形尺寸：长 28 mm、宽 28mm、高 12mm；
4.16 防护等级：IP67;
4.17 防爆等级：Exma IIC T4 Ga。
5 使用环境
适用于GB/T 6587-2012-III组条件。
