DH5501R-P 基于PLC系统的高性价比故障诊断(PHM)系统
1 用途
基于客户PLC主站系统，通过ModBusRTU标准指令，读取传感器间歇采样获取的特征值，准确预测旋转机械设备恒转速状态下的润滑不良、轴承损伤、轴承损坏、轴承跑套、地脚松动、螺丝松动、轴不对中、轴头弯曲、转子不平衡、动静碰磨、气隙偏心等常见故障。

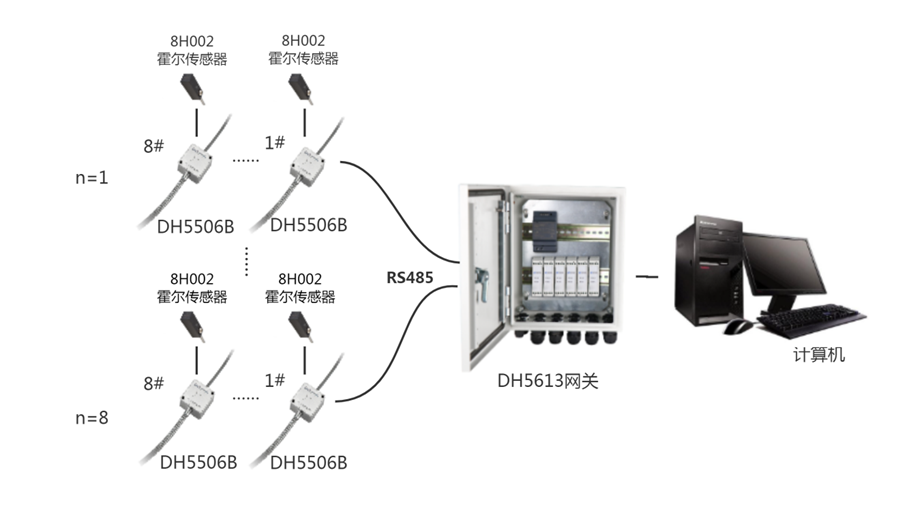

2 系统框图
3 通迅方式
3.1 RS485接口，波特率9600bps、19200bps、38400bps、57600bps、115200bps可选；
3.2 ModBusRTU 标准协议，作为从站，配套客户PLC主站设备。
4 性能指标
4.1 X、Y、Z三向振动加速度、包络、温度测量；
4.2 振动的频率响应（+0.5dB～-3dB）：DC～3kHz（三向）；
4.3 ***采样速率：25.6kHz（间歇采样）；
4.4 ***量程：500 (m.s-2)；
4.5 DSP性能：
4.5.1 DSP可对采样数据进行实时运算和故障判断；
4.5.2 DSP数据处理深度：1024、2048 可选；
4.6 边缘计算功能：
4.6.1 时域分析：重采样（可任意设置重采样频率）、相关分析；
4.6.2 幅值域分析：峭度值、均方根值；
4.6.3 基于 FFT 的频域分析：幅值前十的频率和幅值大小、倒谱分析、自功率谱
分析、互功率谱分析；
4.6.4 包络分析：峰峰值提取、包络谱。可根据要求设置滤波器档位，用于轴承和齿轮啮合故障特征的识别；
4.7 包络分析频率范围：500Hz～6400Hz可设；
4.8 温度测量范围：-40℃～80℃；
4.9 工作温度范围：-40℃～80℃；
4.10 供电
4.10.1 工作电压：9V~24V直流；
4.10.2 工作电流：小于 50mA；
4.11 内置传感器原位自检功能；
4.12 配备唤醒和睡眠检测功能；
4.13 重量：约30g；
4.14 安装方式:2-φ3.2 通孔或胶粘；
4.15 外形尺寸:长 28 mm、宽 28mm、高 12mm；
4.16 防护等级：IP67;
4.17 防爆等级：Exia IIC T4 Ga。
5 使用环境
适用于GB/T 6587-2012-III组条件。
