DH5506B-P 基于PLC系统的变转速转子故障诊断(PHM)系统
1 用途
基于客户PLC主站系统，通过ModBusRTU标准指令，读取传感器采样获取的特征值，准确预测旋转机械设备变转速状态下的润滑不良、疲劳点蚀、轴承跑套、咬粘胶合、结构损伤（保持架脱落、滚动体破碎、轴承座裂纹等）、转子不平衡、不对中、轴头弯曲、轴承塑性变形（低速重载）等常见故障。

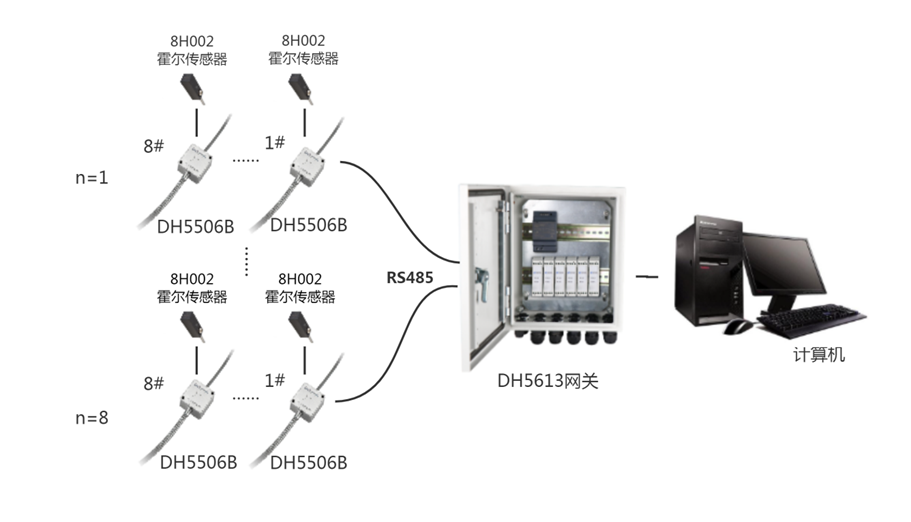

2 系统框图
3 通迅方式
3.1 RS485接口，波特率9600bps、19200bps、38400bps、57600bps、115200bps可选；
3.2 ModBusRTU 标准协议，作为从站，配套客户PLC主站设备。
4 性能指标
4.1 X、Y、Z三向振动加速度、包络、温度测量；
4.2 振动的频率响应（+0.5dB～-3dB）：DC～5kHz（三向）；
4.3 ***采样速率：25.6kHz（间歇采样）；
4.4 量程：160 (m.s-2)；
4.5 DSP性能：
4.5.1 DSP可不丢点的对采样数据进行实时运算和故障判断；
4.5.2 DSP数据处理深度：1024、2048、4096、8192可选；
4.6 边缘计算功能：
4.6.1 时域分析：重采样（可任意设置重采样频率）、相关分析；
4.6.2 幅值域分析：峭度值、均方根值；
4.6.3 基于FFT的频域分析：幅值前十的频率和幅值大小、倒谱分析、自功率谱
分析、互功率谱分析；
4.6.4 包络分析：峰峰值提取、包络谱。可根据要求设置滤波器档位，用于轴承和齿轮啮合故障特征的识别；
4.7 包络分析频率范围：500Hz～6400Hz可设；
4.8 转速测量范围（转速传感器）：30～30000RPM（单独转速测量）；30～15000RPM（绑定振动测点）；
4.9 阶次分析：转频的0.5、1、1.5、2、3、4、5倍频的幅值；
4.10 温度测量范围：-40℃～80℃；
4.11 工作温度范围：-40℃～80℃；
4.12 供电
4.12.1 工作电压：12V直流；
4.12.2 工作电流：200mA (峰值)；
4.12.3 待机电流：小于100uA；
4.13 内置传感器原位自检功能；
4.14 配备唤醒和睡眠检测功能；
4.15 重量：约30g；
4.16 安装方式:2-φ3.2 通孔或胶粘；
4.17 外形尺寸:长 28 mm、宽 28mm、高 12mm；
4.18 防护等级：IP67;
4.19 防爆等级：Exia IIC T4 Ga。
5 使用环境
适用于GB/T 6587-2012-III组条件。
