DH5503D 多通道轴位移测量分析系统
1 用途
配接电涡流位移传感器，用于旋转设备轴系位移(轴心轨迹)、轴心位置的测量，准确预测旋转机械设备轴系的不对中、不平衡、弯曲等常见故障。

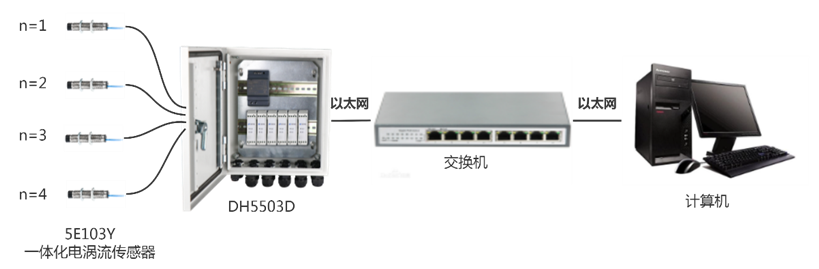

2 系统框图
3 功能特点
3.1 以太网通讯；
3.2 DC9~24V供电；
3.3 实时测量轴位移、摆度等物理量；
3.4 实时测量间隙电压，获取轴心位置。
4 性能指标
4.1 通道数：4通道；
4.2 ***量程：10V；
4.3 传感器供电电源：DC-24V/50mA；
4.4 输入方式：位移测量（AC）；间隙电压测量（DC）；
4.5 输入保护：输入信号大于±15V（直流或交流峰值），输入全保护；
4.6 系统准确度：小于0.5％（F.S）（预热半小时后测量）；
4.7 系统稳定度：0.05％/h（同上）；
4.8 线性度：满度的0.1％；
4.9 A/D 转换器：每通道独立的 24 位 A/D 转换器；
4.10 ***采样速率：128kHz/每通道（同步）；
4.11 DSP 处理数据块深度：1024～1048576 可设；
4.12 边缘计算功能：时域分析：重采样；
4.13 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.14 工作温度范围：-20℃～60℃；
4.15 通讯方式：以太网；
4.16 供电方式：DC9~24V；
4.17 重量：约400g；
4.18 安装方式：挂耳安装;
4.19 外形尺寸：长 144 mm、宽 96mm、高 32.2mm;
4.20 防护等级： IP67。
5 使用环境
适用于GB/T 6587-2012-III组条件。
