DH15215 无线扭矩故障诊断(PHM)系统
1 用途
系统有无线供电单元和无线采集单元组成，通过旋转轴系的扭矩和轴功率等物理量的测量，准确预测旋转机械设备轴系的弯曲、疲劳裂纹、断裂等常见故障。

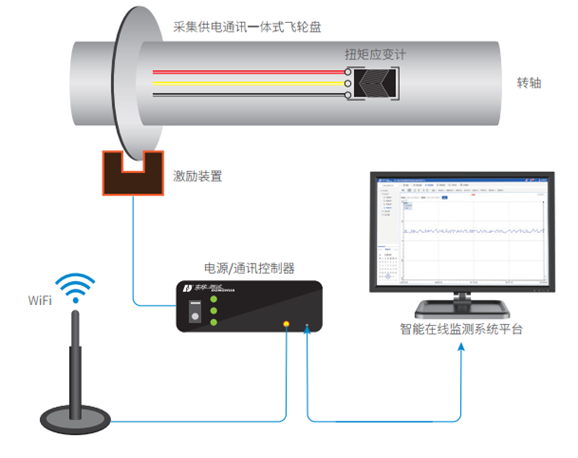

2 系统框图
3 功能特点
3.1 可安装于旋转轴上，通过无线供电方式，在旋转采集过程中不间断供电，实现对旋转轴应变及扭矩信号的长期监测；
3.2 内置120Ω标准电阻，用户可方便完成全桥、半桥的桥路连接；
4 采集单元性能指标
4.1 通道数： 1通道/模块，单台计算机可同时连接16个采集模块和1个转速模 块；
4.2 应变量程：±20000με；
4.3 应变示值误差：不大于0.5％red±3με（预热半小时后测量）；
4.4 非线性：0.05%F.S（预热半小时后测量）；
4.5 零点漂移：3με/2h；
4.6 供桥电压（DC）：2V；
4.7 桥路方式：半桥、全桥；
4.8 适用应变计电阻值：60Ω～20000Ω任意设定；
4.9 频响范围：DC ~200Hz（+0.5dB～-3dB）@1kHz采样速率；
4.10 模数转换器：24位A/D转换器；
4.11 连续采样速率：***1kHz；
4.12 通讯方式：WIFI通讯，传输距离20米（视距）；
4.13 供电方式：无线受电；
4.14 功耗：工作状态约0.5W，待机状态约0.05W；
4.15 支持网络参数复位功能；
4.16 采集模块尺寸（mm）：60×30×16（根据安装方式不同，尺寸各异）；
5 无线供电单元性能指标
5.1 无线供电模块输出：5VDC；
5.2 供电头至线圈安装距离：不大于5mm；
5.3 轴向窜动：25mm范围内能正常供电；
6 使用环境
适用于GB/T 6587-2012-III组条件。
