DH5510四通道应变测量系统
1 用途
系统由多台DH5510四通道应变测量系统和DH5613应变网关控制器组成，通过对被测设备指定位置的应变进行监测，准确预测结构的结构损伤、疲劳断裂、塑性屈曲等常见安全性问题，实现对设备结构的损毁评估。

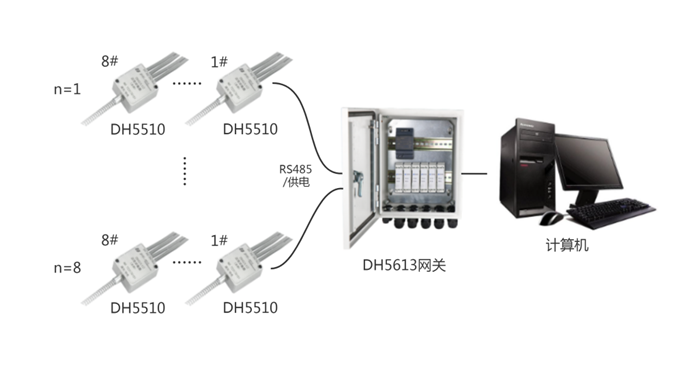

2 系统框图
3 功能特点
3.1 每台4通道，可完成电阻式应变全桥、半桥、三线制1/4桥（出厂时选择一种）测量，内置DSP完成应变计算，输出应变值；
3.2 使用DMA技术，实现以太网与计算机通讯，高速、稳定、不漏码、不死机状态下，长时间、无间断、实时传送记录多通道数据；
3.3 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力和抗雷电能力，用于各种工程现场的长期监测；
3.4 充分考虑系统的可靠性和数据的真实性；
3.5 采集器DH5510与应变网关控制器DH5613之间通过RS485总线通讯，支持串联或星型连接，***远端采集器距离可达100米（距离越远，采集器数量越少）；
3.6 小型化、低功耗设计；
4 技术指标
4.1 供电电源：外部12V直流供电，工作电流***30mA；
4.2 4通道/台，内置DSP，实时完成应变计算；
4.3 输入阻抗：10MΩ+10MΩ；
4.4 输入方式：DIF-DC（差分）；
4.5 应变量程：±50000με（***小分辨率0.5με）；
4.6 应变示值误差：不大于0.5％±3με（预热半小时后测量）；
4.7 示值稳定度：0.1％/2h（预热半小时后测量）；
4.8 线性度：满量程的0.1％；
4.9 零位漂移：不大于±3με/4h；
4.10 噪声（RMS）：不大于1με；
4.11 适用应变计电阻值：
1）三线制1/4桥电阻范围：默认120Ω，其他阻值订货时确认；
2）半桥、全桥电阻范围：60Ω～20000Ω任意设定，桥路方式订货时确认。
4.12 供桥电源：
1）输出电压范围（DC）：2V；
2）精度：不大于0.1％；
3）稳定度：不大于0.05％/小时；
4）***输出电流20mA/CH。
4.13 自动平衡范围：±20000με（应变计阻值的±2%）；
4.14 长导线电阻修正范围：0.0～100Ω；
4.15 模数转换器：24位A/D转换器；
4.16 采样速率（连续采样）：10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1kHz分档切换；
4.17 重量：约 30g；
4.18 安装方式：2-φ3.2 通孔或胶粘；
4.19 外形尺寸：长 33.5 mm、宽32.5 mm、高 12mm；
4.20 防护等级：IP67；
5 使用环境
适用于GB/T 6587-2012-III组条件。
