DH5900 手持式测振笔
1 用途
使用DH5900手持式测振笔，可以对设备振动、包络、温度进行测量，快速准确检测工厂旋转设备的运行状态。用于对潜在的设备故障提供预警，避免设备的失效损失。
2 特点
2.1 同时测量振动速度、加速度包络和温度，***方便；
2.2 即时提供报警和危险状态提示，提高诊断可信度；
2.3 采用充电电池,每次充电可使用20小时；
2.4 设置快速,易于使用,阴暗环境下测量读数可有背光灯浏览；
2.5 重量轻,结构紧凑且采用人性化设计，方便存放在腰带，口袋或工具包里。 IP65防护等级, 适用各种恶劣的工业环境；

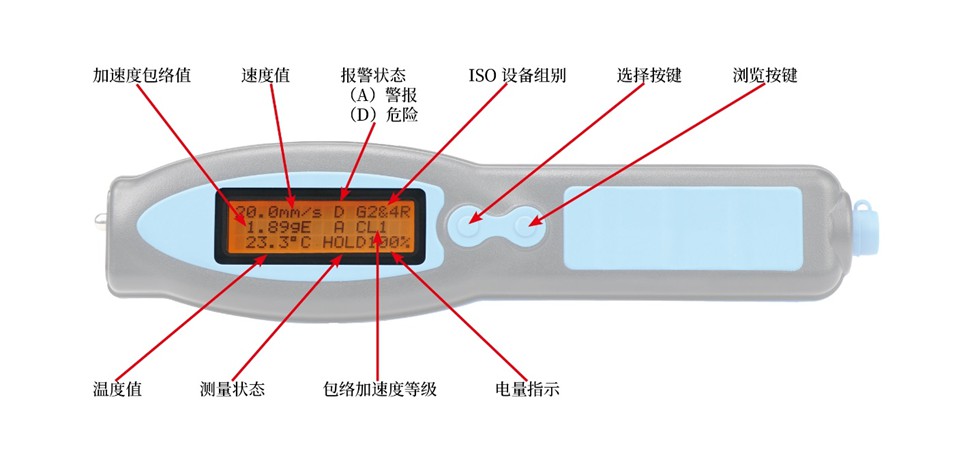

3 产品外形
4 性能指标
4.1 振动测量：内部集成压电式加速度传感器测量；
4.2 温度传感器：内置红外温度传感器；
4.3 测量参数：
4.3.1速度值范围: 0.7–65 mm/s 频率: 10–1000 Hz；
4.3.2 加速度包络: 0.2–50.0 gE，频段：500–10000 Hz；
4.3.3 温度:：–20 to +200 ℃，测量精度：±2 ℃，测量距离：***距离10 cm
4.4 工作温度范围:
4.4.1工作温度: 10 to +60 ℃；
4.4.2充电环境温度: 0 to +40 ℃；
4.5贮存温度: –20 to +45 ℃；
4.6湿度: 95 %相对湿度,无冷凝
4.7防护等级: IP 65
4.8尺寸: 215 mm* 50.5 mm*26.5 mm
4.9电池容量: 1000 毫安时
4.10电池寿命:
4.10.1充电后使用约20小时(≈2 000次测量)
4.10.2长期闲置不用时，需要每2～3个月充满一次电，否则会影响电池性能
4.11充电器参数:
4.11.1 输入: 90–264 VAC, 47–60 Hz
4.11.2 输出: 5 V DC
4.11.3充满电时间3小时
5 振动使用参考
DH100手持式测振笔依据ISO 10816-3标准，提供了一种设备健康状态评估方法， 其依据所测量的数据统计分析来评估轴承状态。
5.1 不同设备建议参考的“报警速度基准值”
报警速度值基准(G2&4或G1&3) 定义的是“振动总值”报警界线。所以，选择基准时要根据所测量设备的整体大小，类型以及速度选择。注意这些设备组合分类已在ISO 10816-3中定义，它为标准设备分类设定了相应的振动速度总值等级。
5.1.1 设备组合2&4(默认)
ISO设备组合2和4分类定义以下类型设备：
• 轴高在160至315mm之间的中型机械和电气设备
• 这些设备通常配备了滚动轴承,但也可能使用滑动轴承,且操作速度在600RPM以上
• 这些设备包括多级泵及其驱动设备
5.1.2 设备组合1&3
ISO设备组合1和3分类定义以下类型设备：
• 轴高在315mm以上的大型机械和电气设备
• 这些设备通常配备了滑动轴承,但也可能使用滚动轴承
• 这些设备包括多级泵及其驱动设备
5.2 刚性或者弹性基础
可选择刚性基础设备(默认)或弹性基础设备相应测量值规范(当定义振动总值报警标准时)
可选项:
G2&4R (默认)
报警: 2.8 mm/s
危险: 4.5 mm/s
G2&4F
报警: 4.5 mm/s
危险: 7.1 mm/s
G1&3R
报警: 4.5 mm/s
危险: 7.1 mm/s
G1&3F
报警: 7.1 mm/s
危险: 11.0 mm/s
5.3 建议参考的“加速度包络等级”
所选择的加速度包络等级(CL1， CL2，or CL3 )定义了仪器相应的“轴承振动”报警等级。所以，选择加速度包络等级时要依据所测量设备轴承的类型和速度选择。
可选项：
CL1
轴承孔径在200-500mm
报警: 1 gE
危险: 2 gE
CL2 (默认)
轴承孔径在200-300mm
报警: 2 gE
危险: 4 gE
CL3
轴承孔径在20-150mm
报警: 4 gE
危险: 10 gE
