DH5974N 多功能高速故障预测(PHM)系统
1 用途
根据故障机理，选择反应故障特征的测量参数和数采系统：
1.1 应变通道，可完成电阻式应变计的全桥、半桥、三线制1/4桥（默认120Ω，其他阻值可选）测量，配合桥式传感器，可实现力、压力、位移、速度、加速度等物理量的***测量；
1.2 动态IEPE通道，可满足IEPE压电式加速度传感器、IEPE压电式麦克风及IEPE压电式压力传感器输出信号的***测量；
1.3 电压通道，满足电压信号***测量，可接磁电式速度传感器、拉线式位移传感器；
1.4 振动温度通道，可接各种振动温度复合型传感器，满足振动和温度的测量；
1.5 电流通道，可接各种两线制或三线制4～20mA电流输出型传感器，满足电流输出型传感器的***测量；
1.6 电涡流通道，满足电涡流输出型传感器***测量；
1.7 测温通道，可接铂电阻温度传感器，对温度进行***测量；
1.8 转速通道，可接电涡流、磁敏、光电、霍尔等类型的转速传感器，用于转速测量或者整周期采样。

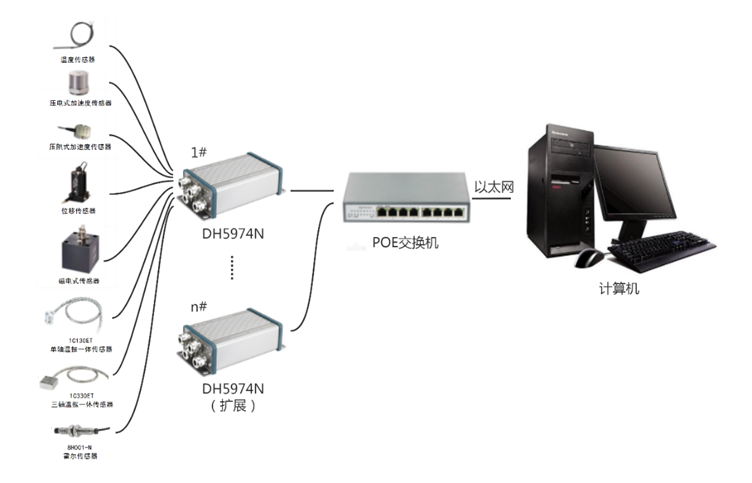

2 系统框图
3 特点
3.1 可对设备的运行状况长期连续不断进行监控，多种类型采集卡可自由组合搭配，完成振动、应变、电压、温度等多种物理量的监测；
3.2 使用DMA技术，实现以太网与计算机通讯，高速、稳定、不漏码、不死机状态下，长时间、无间断、实时传送记录多通道数据；
3.3 通过交换机无限扩展通道，所有通道同步采样，***连续采样速率可达128kHz/通道；
3.3 先进的隔离技术和合理的接地，使系统具有极强的抗干扰能力和抗雷电能力，用于各种工程现场的长期监测；
3.4 内置DSP实时处理系统，数据均可根据用户现场要求，实时处理；
3.5 充分考虑系统的可靠性和数据的真实性；
3.6 内置64G存储卡，可支持离线数据采集；
3.7 适合各种场景下的使用环境要求；
3.8 系统具备断网、断电自恢复能力，当仪器出现断电/网异常情况，电/网恢复后仪器自动恢复之前状态，系统可实现远程重启。
4 性能指标
4.1 DH5974N系统
4.1.1 外壳材质：铝合金；
4.1.2 通讯供电方式：以太网及PoE供电；
4.1.3 通道数：4通道/8通道动态（两张采集卡）+2通道转速+1通道485；
4.1.4 DSP处理数据块深度：1024～1048576可选；
4.1.5 边缘计算功能：
1）时域分析：重采样；
2）幅值域分析：峭度值、均方根值；
3）基于FFT的频域分析：幅值前十的频率和幅值大小；
4）阶次分析：转频的0.5、1、1.5、2、3、4、5倍频的幅值；
5）启停机分析：临界转速的幅值；
6）包络分析：峰峰值提取；
7）整周期采样点数：32、64、128、256。
4.1.6 包络频率范围：500Hz～10000Hz可设(谐振频率大于30kHz)；
4.1.7 转速：
1）转速输入：电涡流转速传感器、磁敏转速传感器、光电转速传感器、霍尔转速传感器；
2）供电电源：DC5V/50mA或DC-24V/50mA（订货时确定一档）；
3）测量范围：30～300000RPM（单独转速测量）；30～15000RPM（绑定振动测点）；
4）测量精度：小于0.05％±1转。
4.1.8 RS-485：
1）通讯方式：半双工，波特率9600bps～230400bps；
2）供电电源：DC5V/50mA或DC12V/25mA（订货时确定一档）；
3）通道数：可扩展。
4.1.9 扩展槽：二槽，***多可插2张采集板卡；
4.1.10 外箱尺寸：长165mm、宽100mm、高50mm；
4.1.11 仪器防水防尘等级：IP65。
4.2 IEPE采样通道卡
4.2.1 适用IEPE压电式加速度传感器、IEPE压电式麦克风及IEPE压电式压力传感器输出信号的适调和数采；
4.2.2 四通道/卡；
4.2.3 量程：±100mV、±500mV、±1V、±5V、±10V(订货时确定一档)；
4.2.4 传感器供电：4mA/DC24V；
4.2.5 A/D转换器：每通道独立的24位A/D转换器；
4.2.6 采样速率：1.28 kHz、2.56 kHz、5.12 kHz、12.8 kHz、25.6 kHz、51.2 kHz、128kHz分档切换；
4.2.7 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.2.8 输入保护：输入信号大于±15V（直流或交流峰值），输入全保护；
4.2.9 系统准确度：小于0.5％（F.S）（预热半小时后测量）；
4.2.10 系统稳定度：0.05％/h（同上）；
4.2.11 线性度：满度的0.1％；
4.2.12 失真度：不大于0.5％；
4.2.13 频响范围：0.1Hz～50kHz(-3dB±1dB)；
4.2.14 低通滤波器：
1）截止频率：30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、PASS （订货时确定一档）；
2）平坦度：小于0.1dB（2/3截止频率内）；
3）阻带衰减：-18dB/oct；
4.2.15 一次积分：1Hz～1kHz或10Hz～10kHz，误差：＜3％(订货时确定一档)；
4.2.16 原位自检。
4.3 电压信号采样通道卡
4.3.1 适用电压信号（如磁电式速度传感器、拉线式位移传感器）的适调和数采；
4.3.2 四通道/卡；
4.3.3 量程：±100mV、±500mV、±1V、±5V、±10V(订货时确定一档)；
4.3.4 输入方式：AC、SIN-DC、DIF-DC（差分）；
4.3.5 A/D转换器：每通道独立的24位A/D转换器；
4.3.6 采样速率：1.28 kHz、2.56 kHz、5.12 kHz、12.8 kHz、25.6 kHz、51.2 kHz、128kHz分档切换；
4.3.7 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.3.8 输入保护：输入信号大于±15V（直流或交流峰值），输入全保护；
4.3.9 系统准确度：小于0.5％（F.S）（预热半小时后测量）；
4.3.10 系统稳定度：0.05％/h（同上）；
4.3.11 线性度：满度的0.1％；
4.3.12 失真度：不大于0.5％；
4.3.13 频响范围：DC～50kHz(-3dB±1dB)（20kHz平坦）；
4.3.14 低通滤波器：
1）截止频率：30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、PASS （订货时确定一档）；
2）平坦度：小于0.1dB（2/3截止频率内）；
3）阻带衰减：-18dB/oct；
4.3.15 一次积分：1Hz～1kHz或10Hz～10kHz，误差：＜3％(订货时可选)；
4.3.16 原位自检。
4.4 电涡流采样通道卡
4.4.1 适用传感器类型：电涡流传感器输出信号的适调和数采；
4.4.2 四通道/卡；
4.4.2 量程：±100mV、±500mV、±1V、±5V、±10V(订货时确定一档)；
4.4.3 供电电源：DC-24V/50mA；
4.4.4 输入方式：位移测量（AC）；间隙电压测量（DC）；
4.4.5 A/D转换器：每通道独立的24位A/D转换器；
4.4.6 采样速率： 1.28 kHz、2.56 kHz、5.12 kHz、12.8 kHz、25.6 kHz、51.2 kHz、128kHz分档切换；
4.4.7 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.4.8 输入保护：输入信号大于±15V（直流或交流峰值），输入全保护；
4.4.9 系统准确度：小于0.5％（F.S）（预热半小时后测量）；
4.4.10 系统稳定度：0.05％/h（同上）；
4.4.11 线性度：满度的0.1％；
4.4.12 失真度：不大于0.5％；
4.4.13 频响范围：0.1Hz～50kHz(-3dB±1dB)；
4.4.14 低通滤波器：
1）截止频率：30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、PASS （订货时确定一档）；
2）平坦度：小于0.1dB（2/3截止频率内）；
3）阻带衰减：-18dB/oct；
4.4.15 原位自检。
4.5 4～20mA采样通道卡
4.5.1 适用于二线制或三线制接法的4～20mA输出型传感器输出信号的适调和数采；
4.5.2 四通道/卡；
4.5.3 量程：4～20mA（满量程5V@250Ω）；
4.5.4 供电电源：DC24V/50mA；
4.5.5 输入方式：DC、GND；
4.5.6 A/D转换器：每通道独立的24位A/D转换器；
4.5.7 采样速率：1.28 kHz、2.56 kHz、5.12 kHz、12.8 kHz、25.6 kHz、51.2 kHz、128kHz分档切换；
4.5.8 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.5.9 输入保护：输入信号大于±15V（直流或交流峰值），输入全保护；
4.5.10 系统准确度：小于0.5％（F.S）（预热半小时后测量）；
4.5.11 系统稳定度：0.05％/h（同上）；
4.5.12 线性度：满度的0.1％；
4.5.13 失真度：不大于0.5％；
4.5.14 频响范围：DCHz～20kHz(-3dB±1dB)；
4.2.15 低通滤波器：
1）截止频率：30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、PASS （订货时确定一档）；
2）平坦度：小于0.1dB（2/3截止频率内）；
3）阻带衰减：-18dB/oct；
4.5.16 原位自检。
4.6 应力应变采样通道卡
4.6.1 四通道/卡；
4.6.2 输入阻抗：10MΩ+10MΩ；
4.6.3 输入方式：DIF-DC；
4.6.4 应变量程：±50000με（***小分辨率0.5με）；
4.6.5 应变示值误差：不大于0.5％±3με（预热半小时后测量）；
4.6.6 示值稳定度：0.1％/2h（预热半小时后测量）；
4.6.7 系统稳定度：0.05％/h（预热半小时后测量）；
4.6.8 线性度：满量程的0.1％；
4.6.9 零位漂移：不大于±3με/2h；
4.6.10 噪声（RMS）：不大于2με；
4.6.11 适用应变计电阻值：
1）三线制1/4桥电阻范围：默认120Ω，其他阻值订货时确认；
2）半桥、全桥电阻范围：60Ω～20000Ω任意设定。
4.6.12 应变计灵敏度系数：1.0～3.0自动修正；
4.6.13 供桥电源：
1）输出电压范围（DC）：2V、5V、10V、24V（订货时确定一档）；
2）精度：不大于0.1％；
3）稳定度：不大于0.05％/小时；
4）***输出电流20mA/CH。
4.6.14 自动平衡范围：±20000με（应变计阻值的±2%）；
4.6.15 长导线电阻修正范围：0.0～100Ω；
4.6.16 模数转换器：24位A/D转换器；
4.6.17 采样速率（连续采样）：1.28 kHz、2.56 kHz、5.12 kHz、12.8 kHz、25.6 kHz、51.2 kHz、128kHz；
4.6.18 抗混滤波器：
1）滤波方式：每通道独立的模拟滤波+实时数字滤波组合抗混滤波器；
2）截止频率：采样速率的1/2.56倍，设置采样速率时同时同步设定；
3）阻带衰减：大于-120dB；
4）平坦度（分析频率范围内）：小于0.1dB。
4.6.19 频响范围：DC～50kHz(-3dB±1dB)；
4.6.20 低通滤波器：
1）截止频率：30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、PASS （订货时确定一档）；
2）平坦度：小于0.1dB（2/3截止频率内）；
3）阻带衰减：-18dB/oct；
4.6.21 原位自检。
4.7 热电阻采样通道卡
4.7.1 适用于Pt100、Pt1000铂电阻传感器输出信号的适调和数采；
4.7.2 四通道/卡；
4.7.3 测温范围：-200℃～850℃；
4.7.4 恒流源（Iout）：1mA±2µA；
4.7.5 接线方式：4线制
4.7.6 输入方式：DC、GND；
4.7.7 A/D转换器：每通道独立的24位A/D转换器；
4.7.8 采样速率：256Hz；
4.7.9 测温精度：0.5%±0.5℃（预热半小时后测量）；
4.7.10 系统稳定度：0.05％/h（同上）；
4.7.11 线性度：满度的0.1％；
4.7.12 失真度：不大于0.5％。
5 使用环境
适用于GB/T 6587-2012-III组条件。
