DH5928W无线动态信号测试分析系统
1 概述

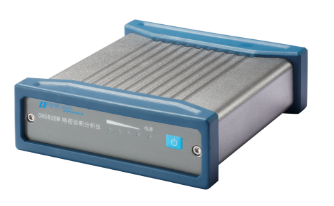

DH5928W无线多通道振动分析仪是***一款适合工业现场的便携式、多通道并行同步采样的动态信号测试分析系统。仪器体积及重量仅相当于一部移动电源，通过无线通讯方式（WIFI）将采集分析后的信号实时传送至平板电脑。省去了布线的繁琐，保证了测试的安全距离。
2 应用范围
水泵、风机、压缩机、电机、透平等旋转机械的变工况动态数据测试，用于精密点检，故障测试分析，转子动力学试验等。可应用于工厂、科研院所，设备制造单位的防爆（Exib II BT4）与非防爆场合。
3 特点
l 体积小巧，便于携带；电池供电，无需电源；
l 数据采集仪与平板电脑通过无线WIFI传输，测试人员可以远距离监测数据，空旷距离***可达20米！摆脱了线缆的约束，以及在旋转设备启停机时有异物甩出的人员安全威胁；
l 实时***的数据传输，所有通道同步采样，***128kHz/通道；
l 通过平板计算机的硬盘可以长时间，无间断的记录多通道信号。

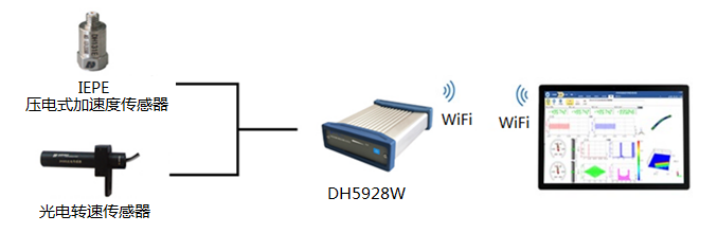

4 系统组成
5 功能
通过安装在DHDAS上的专业振动信号分析软件进行各种信号处理。具体包括频谱分析，频响分析，小波分析，阶次分析，动平衡等。
l 频谱分析模块
Ø 实时/事后FFT分析，功率谱（功率谱密度）分析，幅相频、实虚频、加窗、重叠、平均。
l 频响分析模块
Ø 内置多种频响分析方法，支持MIMO频响分析、频响函数、相干函数、脉冲响应函数分析。
l 小波分析
Ø 包含信号的小波分解与重构，小波包分解与重构等功能。
l 阶次分析模块
Ø 不论转速升高还是降低，均可完整显示转速频率下的各阶幅值成分。
Ø 提供阶次谱、波德图、极坐标图、轴心轨迹图、三维转速谱阵和振动阶次幅值相位列表。
l 动平衡模块
Ø 采用影响系数平衡法对设备进行现场动平衡，可以完成单面和双面动平衡，振动下降率达75%以上。
Ø 导航式操作模式：用户根据软件指示操作，无专业知识也可以快速完成试验。
6 技术指标
l 数据采集卡指标
Ø 通道数量： 4通道振动+1通道转速；
Ø 振动输入信号：电涡流位移传感器（BNC信号输出）、磁电式速度传感器、IEPE/ICP加速度传感器、4~20mA电流、电压等；
Ø 电压测量
1）输入方式：GND、SIN-DC、DIF-DC、AC、IEPE；
2）量程：±30V、±10V、±1V、±0.1V；
Ø 转速输入信号：
1） 转速范围：30rpm-300,000rpm；
2）供电：5V，50mA；
3）每转脉冲数：1~4096个；
4）测量精度：小于0.05%±1转；
Ø 支持硬件两次积分；
Ø 连续采样速率：所有通道同步采样，***128kHz/通道；
Ø 谱线数：400~25600；
Ø 分析频宽：0.4Hz -40 kHz；
Ø A/D转换器：24位；
Ø 输入阻抗：10MΩ+10MΩ；
Ø 共模抑制（CMR）：不小于100dB；
Ø 低通滤波器
1）截止频率：30Hz、300Hz、3kHz、PASS四档分档切换；
2）阻带衰减：大于－18dB/oct；
3）平坦度：小于0.1dB(1/2截止频率内)；
Ø 高通滤波器
1）截止频率（-3dB±1dB）：0.3Hz、1Hz、3Hz、10Hz分档切换；
2）阻带衰减：大于6dB/oct；
3）平坦度：小于0.1dB（10倍截止频率外）；
Ø 抗混滤波器
1）截止频率：采样速率的1/2.56倍，设置采样速率时同时设定；
2）阻带衰减：-120dB/oct；
3）平坦度（分析频率范围内）：±0.05dB；
Ø 通讯方式：WiFi无线通讯/USB2.0接口；
Ø 无线通讯距离：20米（空旷无遮挡）
Ø 尺寸；122mm×102mm×34mm；
Ø 重量：402g；
Ø 防护等级：IP65。
Ø 防爆等级：Exib II BT4
l 使用环境
Ø 使用环境适用于GB/T 6587-2012 III组条件。
1）贮存条件：-40℃~70℃；
2）极限条件：-20℃~60℃；
3）工作范围：-10℃~50℃。
7 产品典型案例
工程名称 | 项目介绍 | 图片资料 |

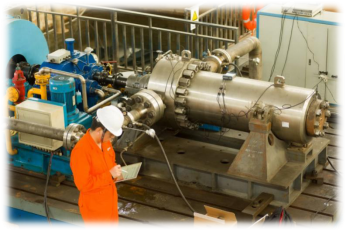

汽轮机叶片动态特性测试 | 对于新开发的汽轮机叶片，特别是采用阻尼凸台拉筋和自带围带的结构形式，若激振力频率与叶片组的固有频率合拍时则会引起叶片共振。利用本测试仪对叶片进行动频特性实验，将所测得的叶片动态变化数据实时传输至电脑显示，用户获得所需要的叶片动频数据。
|
|
